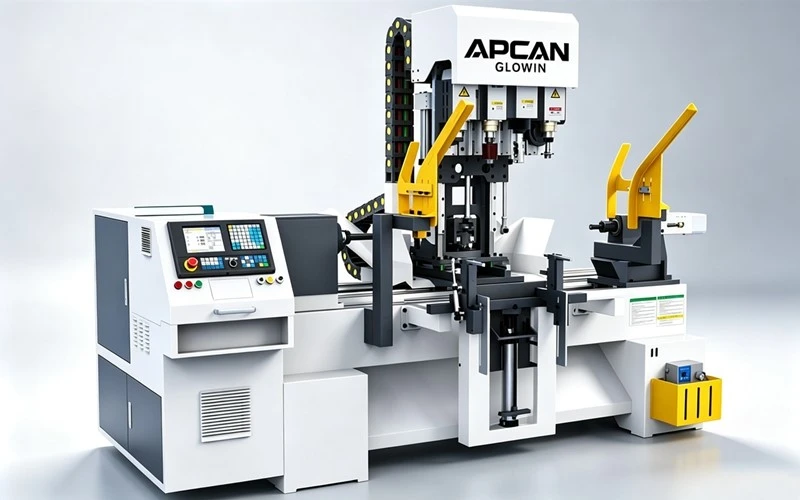

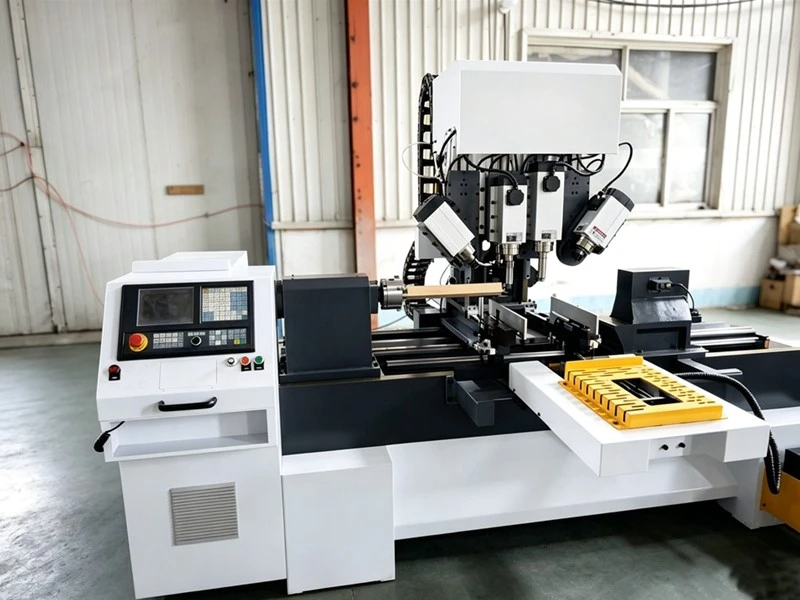

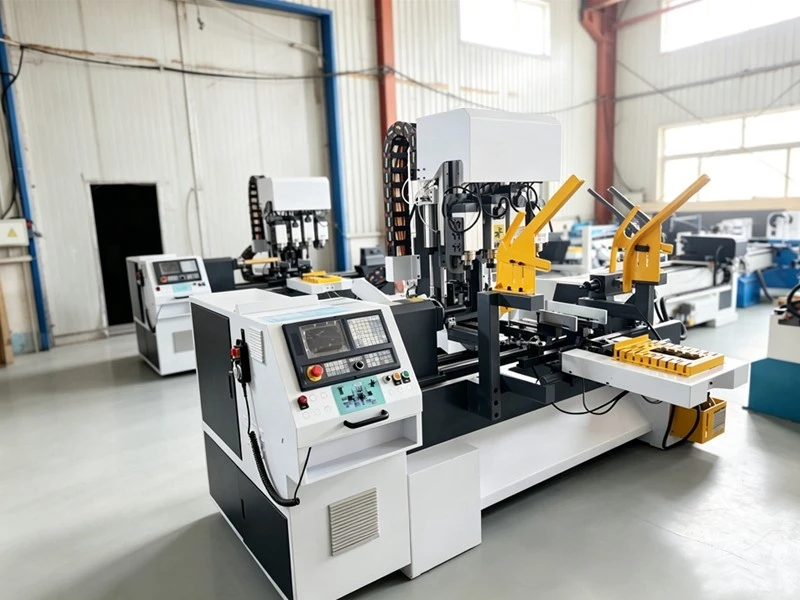

Ahşap CNC Torna Freze Makinesi

Ahşap işleme üreticileri, üretimi kolaylaştırmak, ikincil sıkma hatalarını azaltmak ve işçilik maliyetlerini azaltmak için sürekli olarak otomatik ekipman arayışındadır. BizimCNC Torna ve Freze Bileşik Makinesitornalama, frezeleme, delme ve zımparalama işlevlerini tek bir makinede birleştiren devrim niteliğinde çok-işlemli bir CNC ahşap torna tezgahıdır. Yalnızca-bir kez iş parçası bağlama, tüm işleme prosedürlerini tamamlayarak üretim verimliliğini ve iş parçası hassasiyetini büyük ölçüde artırır.

1. CNC Torna ve Freze Bileşik Makinesinin Temel Avantajları

✅ Tek-Kenetlemeli Çok-Prosesli İşlemeGeleneksel ahşap torna tezgahları, tornalama, oluk açma, delik delme ve yüzey zımparalama için tekrar tekrar sökme ve sıkma işlemlerini gerektirir. Çoklu konumlandırma boyutsal sapmaya yol açar. Bu bileşik makine, yeniden sıkıştırmaya gerek kalmadan tornalama, frezeleme, kenar delme, profil oluşturma ve zımparalamayı-gerçekleştirir. Konumlandırma hatalarını etkili bir şekilde ortadan kaldırır ve seri üretimde tutarlı ürün kalitesini garanti eder.

✅ Yüksek Sertlikteki Makine Gövdesi ve Kararlı Uzun-Süreli ÇalışmaMakinenin tamamı kalınlaştırılmış dökme demir yatak yapısına, anti-deformasyona ve güçlü şok direncine sahiptir. Hassas doğrusal kılavuz raylar ve yüksek-güçlü servo sürücü sistemi, istikrarlı yüksek-hızlı çalışmayı sağlar. Uzun-süreli sürekli endüstriyel üretim bile istikrarlı işleme doğruluğunu korur.

✅ Akıllı CNC Kontrol Sistemi, Kolay KullanımProfesyonel özel CNC işletim paneliyle donatılmıştır. Operatörler CAD/CAM çizim programlarını içe aktarabilir, işleme parametrelerini hızla düzenleyebilir. Sandalye ayakları, masa ayakları, merdiven korkulukları, ahşap miller için önceden ayarlanmış ortak işleme şablonları. İşçiler kısa bir eğitimden sonra operasyonda ustalaşarak teknik eşiği düşürürler.

✅ Esnek Çok-İşlevli YapılandırmaModüler çok-iş milli işlem birimi, özelleştirilmiş yapılandırmayı destekler. Çeşitli işleme taleplerini karşılayın: dairesel tornalama, özel-şekilli profil oluşturma, zıvana frezeleme, yatay ve dikey delme, yüzey parlatma. Tek bir makine birden fazla geleneksel ahşap işleme makinesinin yerini alarak atölye alanından ve ekipman yatırımından büyük oranda tasarruf sağlar.

Fabrikaya Sor-Fabrika Fiyatı ve Özel Çözüm

2. Geniş Uygulama Kapsamı

CNC torna frezeleme bileşiği ahşap torna tezgahımız masif ahşap mobilya işleme fabrikalarında, ahşap el sanatları atölyelerinde, merdiven küpeştesi üreticilerinde yaygın olarak kullanılmaktadır:

Mobilya bileşenleri: sandalye ayakları, yemek masası ayakları, dolap ayakları, kanepe ayakları.

İnşaat ahşap parçaları: merdiven korkulukları, korkuluk direkleri.

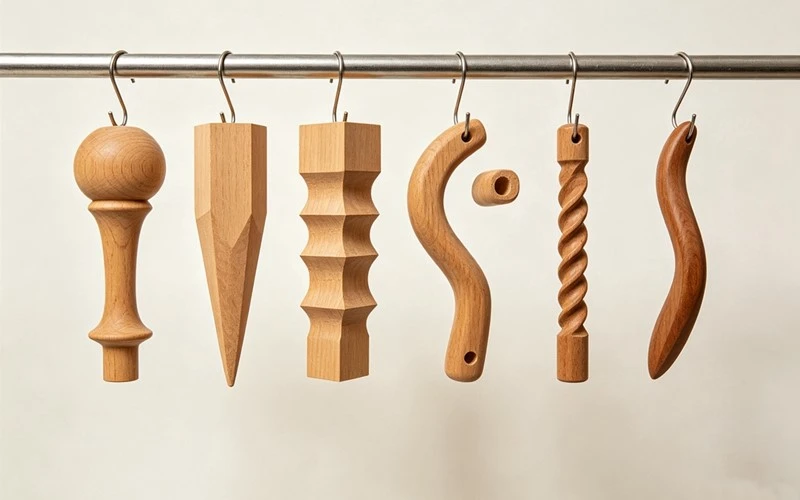

Ahşap el sanatları: ahşap miller, dekorasyon sütunları, ahşap kulplar.

Diğer özel-şekilli döner masif ahşap iş parçaları.

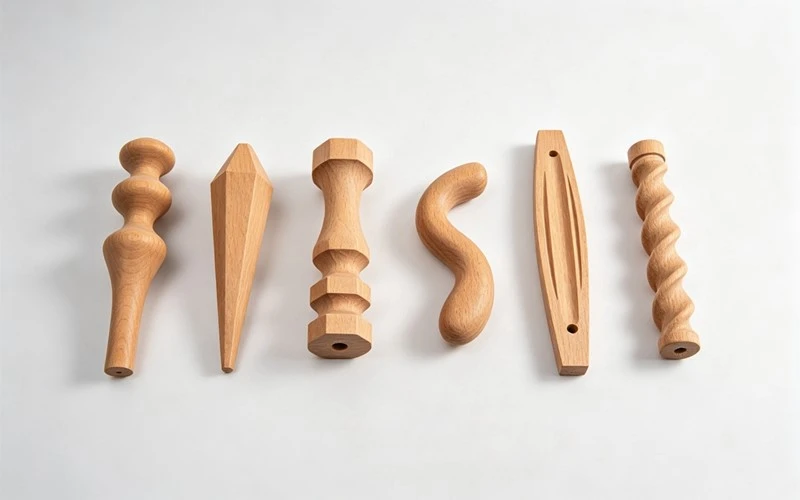

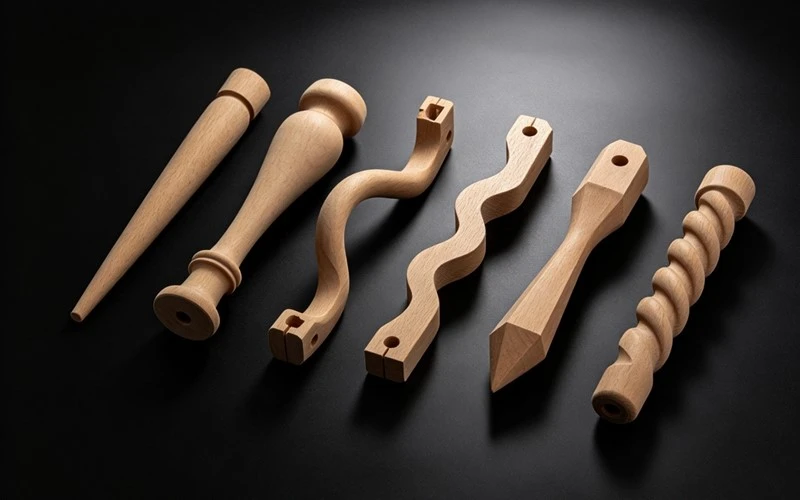

Ahşap el sanatları- dekorasyon sütunları

Ahşap el sanatları- dekorasyon sütunları

Ahşap el sanatları- ahşap kulplar

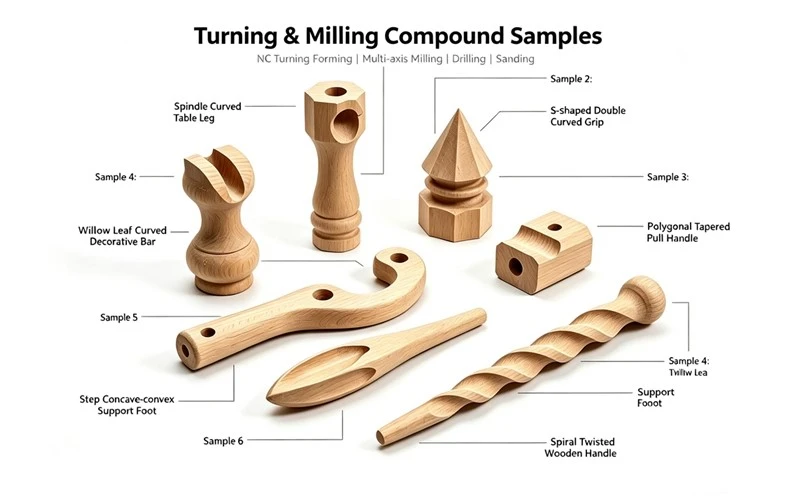

Diğer özel- şekilli döner masif ahşap iş parçaları

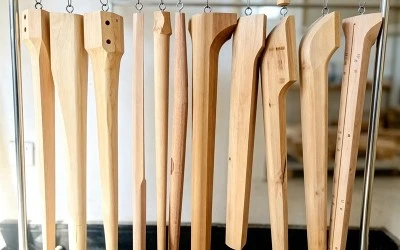

İnşaat ahşap parçaları

İnşaat ahşap parçaları

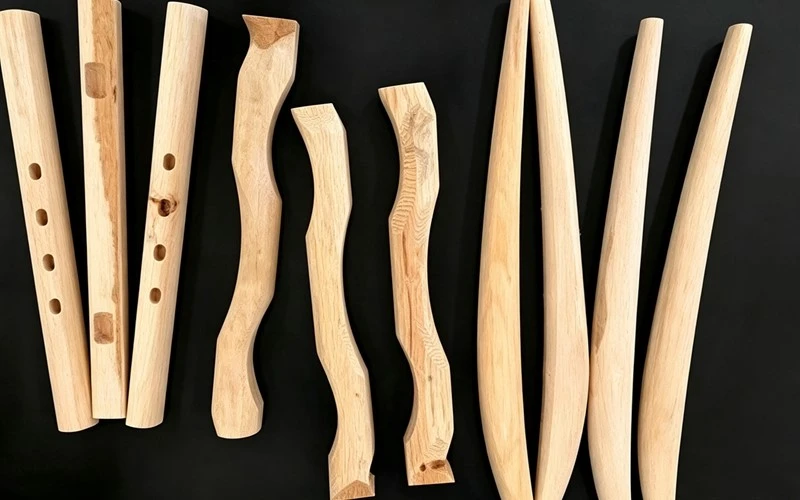

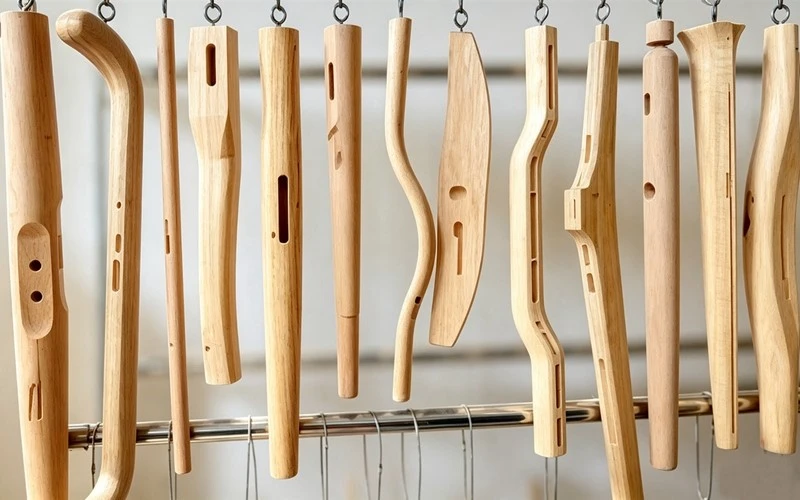

Ahşap mobilya bileşenleri

Ahşap mobilya bileşenleri

Fabrikaya Sor-Fabrika Fiyatı ve Özel Çözüm

4. Teknik Özellikler:

Fabrikaya Sor-Fabrika Fiyatı ve Özel Çözüm

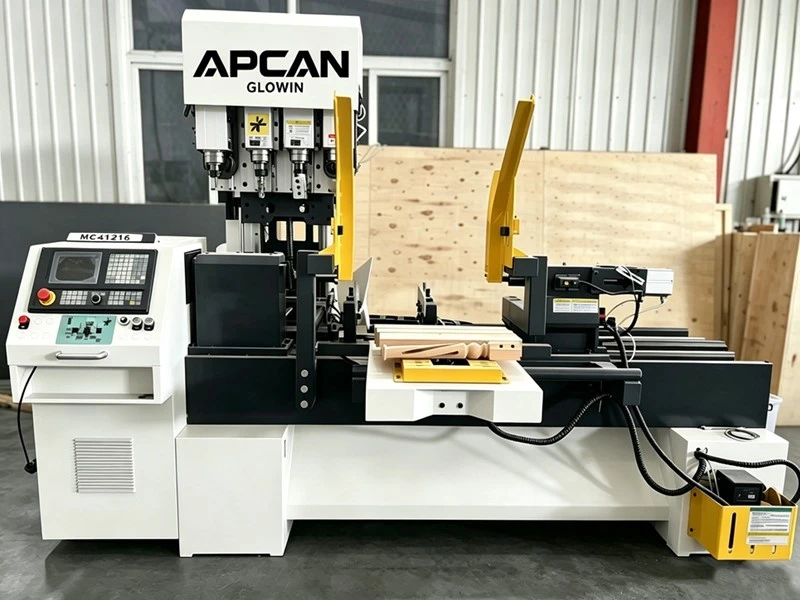

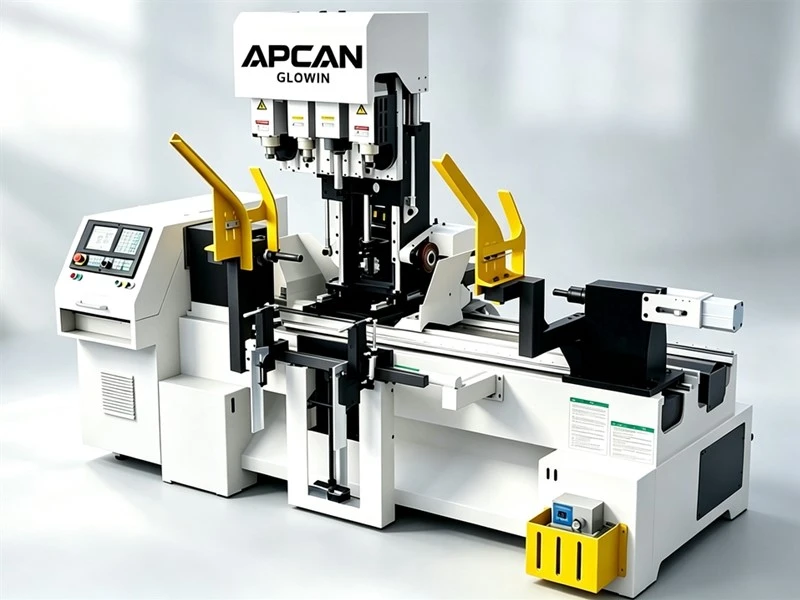

5. Ahşap Mobilyalar İçin Çok-Fonksiyonlu CNC Ahşap Torna Tezgahının Gösterimi

01

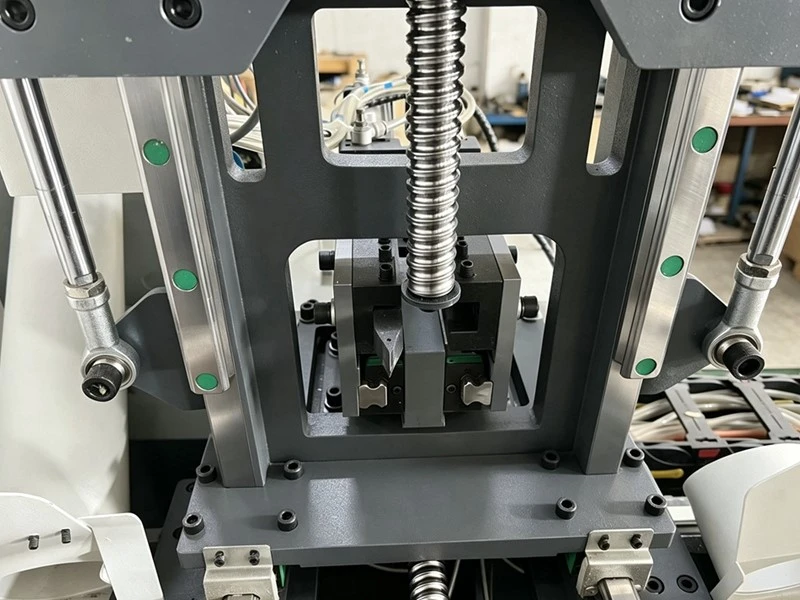

Çift Torna Takım İstasyonları

Makine iki adet tornalama aleti istasyonu ile donatılmıştır. Çoklu takım tornalama gereksinimlerini karşılamak amacıyla hızlı geçiş için-farklı kesiciler önceden takılabilir-. Takım değişiklikleri üretimi durdurmadan tamamlanabilir.

02

Makine Çerçeve Yatağı

Bu CNC ahşap torna tezgahı, 30 mm kalınlığında gri dökme demirden yapılmış ağır-işe uygun çift-dört sıralı-ray yatağına sahiptir. Sağlam döküm yapısı, makinenin genel ağırlığına etkili bir şekilde dayanır ve büyük ve karmaşık ahşap iş parçalarının işlenmesi sırasında olağanüstü stabilite sağlar.

03

Mesnetli

Yüksek-mukavemetli gri dökme demirden üretilen mesnet, ultra-kararlı dönüş ve güçlü işleme performansı sunmak için dört-rulmanlı tahrik miliyle donatılmıştır. Döküm punta, ahşap iş parçalarının hızlı ve güvenilir bir şekilde sıkıştırılmasına olanak tanıyan bir Mors No.5 konik ve standart-stroklu silindiri benimser. Malzemeyi konumlandırdıktan sonra, punta kilitleme cihazı puntayı sıkı bir şekilde sabitleyerek, hassas işleme için mesnet ve puntanın iş parçalarını stabil bir şekilde kelepçelemesine olanak tanır.

04

Hava Silindiri

Yüksek{0}performanslı hava silindirleri, otomatik kenetleme ve yükleme ve boşaltma için güç ünitesi görevi görür. Punta silindiri, ahşap iş parçalarını hızlı bir şekilde kelepçelemek için Mors konik merkezini tahrik eder. Dört bağlantılı yükleme ve boşaltma sistemiyle işbirliği yapan silindirler, otomatik malzeme besleme ve boşaltma olanağı sağlar. Kararlı pnömatik bağlama, yüksek-hızlı dönüş sırasında iş parçasının titreşimini önler, manuel emeği azaltırken tutarlı işleme hassasiyeti sağlar.

05

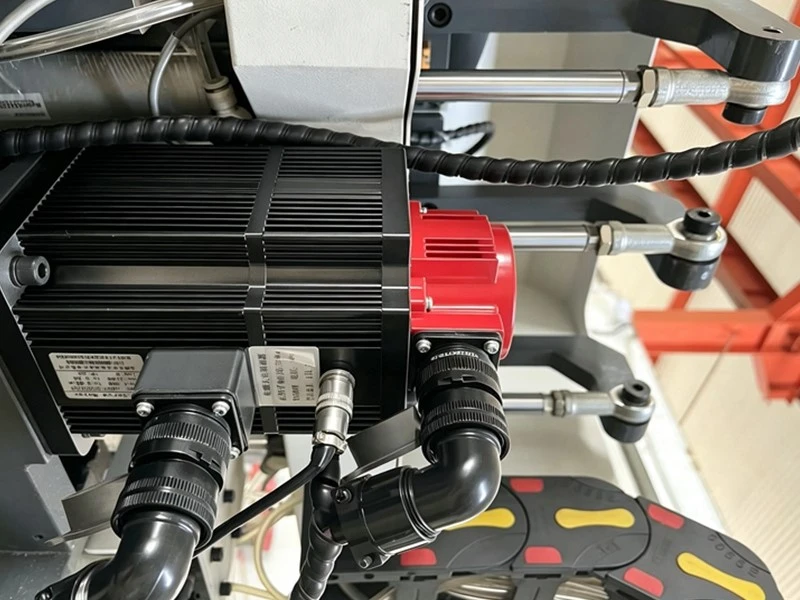

1.5KW Servo Motorlar

Üç doğrusal eksen, 1,5KW servo motorlarla tahrik edilir. Güçlü düşük-hız torku ve olağanüstü dinamik tepki özelliğiyle, ağır-masif ahşap işleme sırasında hassas konumlandırma ve istikrarlı besleme sağlarlar. Kapalı-döngü geri bildirim kontrolüyle donatılan servolar, adım kaybını etkili bir şekilde önler ve sorunsuz üç-eksen bağlantısı sağlar. Hızlı hızlanma ve yavaşlama boşta hareket süresini kısaltarak genel üretkenliği artırırken seri üretim için tutarlı işleme doğruluğunu korur.

06

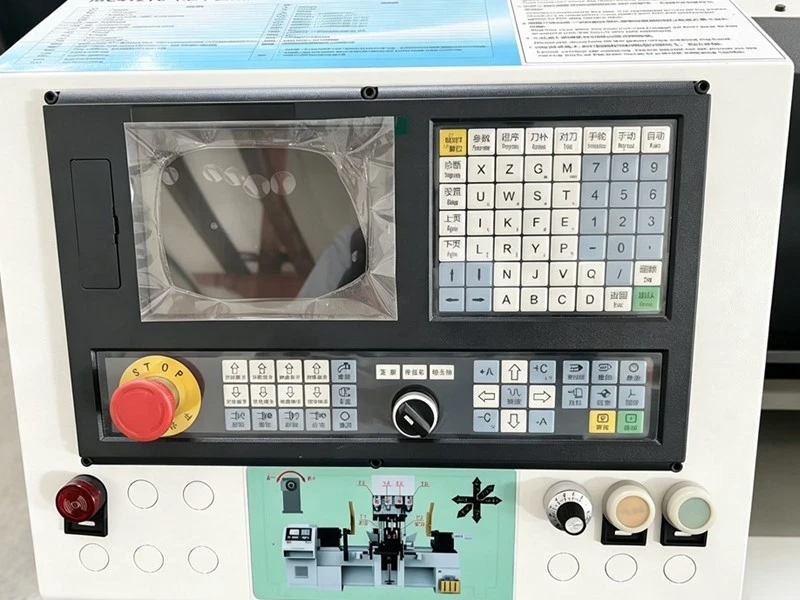

4 Eksen Freze ve Tornalama Sistemi

Bu makine, kendi-geliştirdiğimiz 4 eksenli çok işlevli CNC sistemimizi kullanır. Uzun-vadeli pazar doğrulamasından geçmiş olan sistem, yeni operatörler için mükemmel-kullanım kolaylığına sahiptir. Birden fazla CAD/CAM yazılımıyla uyumluluğu destekler ve DXF, NC, TXT ve DBF dahil dosya formatlarını kabul eder.

07

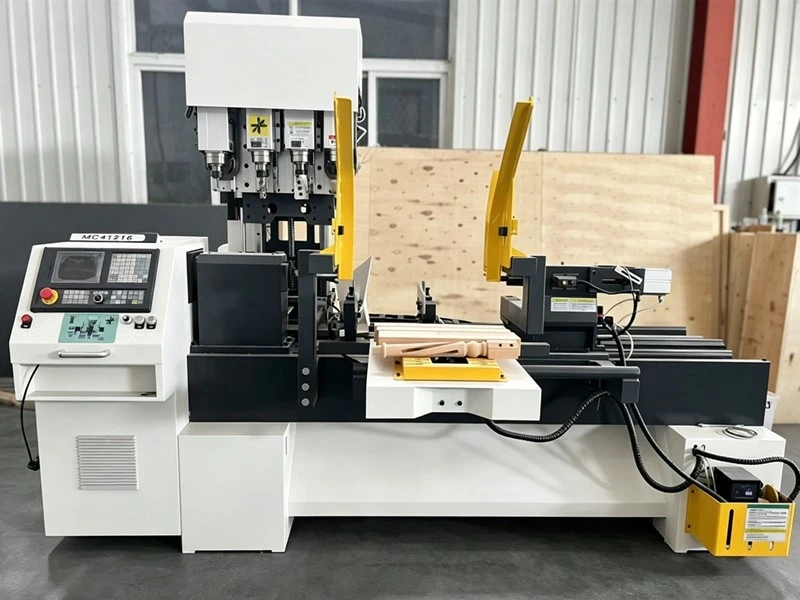

Otomatik besleme sistemi

Standart dört bağlantılı pnömatik otomatik yükleme ve boşaltma sistemiyle donatılmış-olağanüstü operasyonel stabilite ve yüksek yük-taşıma kapasitesi sunar.



08

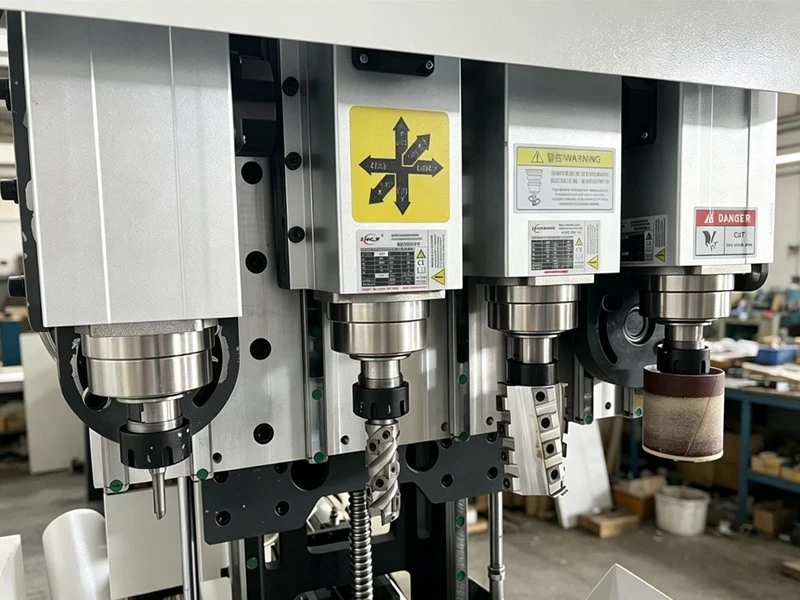

Planlayıcı Mili

Makine, maksimum 18.000 rpm hıza ulaşan, planyalama için ayrılmış 7,5KW hava-soğutmalı bir iş mili ile donatılmıştır. Farklı işleme ihtiyaçlarını karşılamak için özelleştirilmiş boyutlara sahip standart 15 cm'lik bir planyayla birlikte gelir.

İki adet 6KW ve bir adet 4,5KW yüksek-hızlı hava-soğutmalı frekans dönüştürme mili, frezeleme, oyma ve delme görevleri için yapılandırılmıştır. Bu miller, freze takımlarının, oyma takımlarının, matkap uçlarının ve diğer çeşitli aksesuarların kurulumunu destekler. İki dış iş mili, daha yüksek işleme esnekliği için eğimli oyma, kademeli yüzey işleme ve yan delik delme gibi eğimli işlemelere olanak tanıyan manuel açı ayarı özelliğine sahiptir.

9

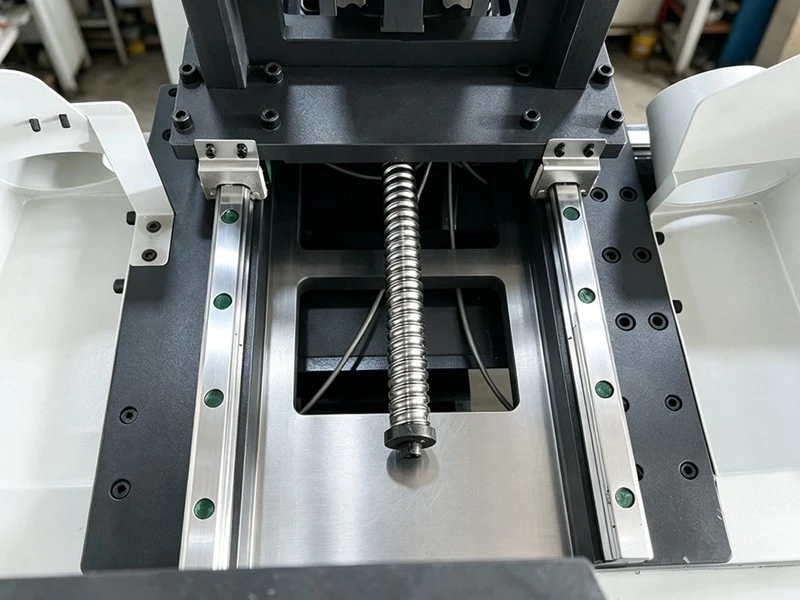

Tayvan Hiwin 30 kaydırma rayları

Makine, tüm doğrusal eksenler için orijinal Tayvan HIWIN 30 doğrusal kılavuz raylarını kullanır. Yüksek sağlamlığa ve ağır yük kapasitesine sahip olan bu ürünler, tornalama, frezeleme ve delme sırasında hareketli aksamlar için stabil doğrusal kılavuzluk sağlar. Düşük yuvarlanma sürtünmesi, sorunsuz yüksek-hızlı hareket ve mükemmel tekrar konumlandırma doğruluğu sağlar. Çok-katmanlı toz-geçirmez contalarla donatılan raylar, ahşap tozu erozyonuna etkili bir şekilde direnir, uzun vadeli hassasiyeti korur-ve sürekli seri üretim altında hizmet ömrünü uzatır.



10

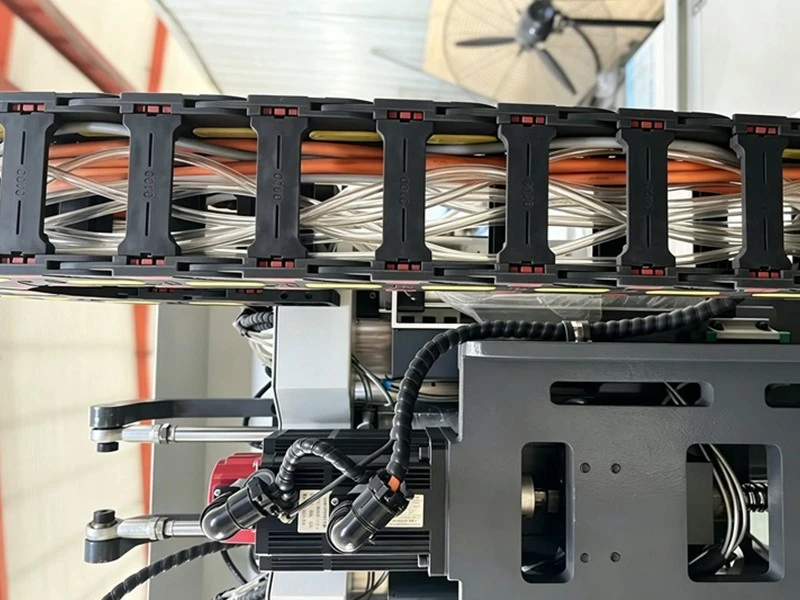

Kablo Çekme Zinciri

Yüksek-mukavemetli kapalı kablo çekme zincirleri, ileri geri hareket eden eksenler için güç kablolarını, sinyal kablolarını ve pnömatik hortumları barındırır. Bükülmeyi, çekilmeyi ve dolaşmayı önlemek için kablonun sabit bir hat içindeki hareketini kısıtlar. Kapalı yapı ahşap tozunu ve talaşını etkili bir şekilde engelleyerek kablo aşınmasını ve devre arızalarını önler. Standartlaştırılmış bükülme yarıçapı korumasıyla kablolar, daha uzun hizmet ömrü için daha az yorulma hasarına maruz kalır. Modüler açılabilir bağlantılar, kablo denetimini ve bakımını basitleştirerek uzun-vadeli sürekli üretimi destekler.

Fabrikaya Sor-Fabrika Fiyatı ve Özel Çözüm

Yukarıdaki işlevlerin yanı sıra aşağıdaki mükemmel işlevleri de sağlayabiliriz:

• Toz Koruma Sistemi

Makinenin tamamı, yüksek-tozlu ahşap işleme ortamlarına uyum sağlamak için kapsamlı, toz-geçirmez bir yapıyla donatılmıştır. Koruyucu kapaklar ve yalıtılmış muhafazalar, talaşların ve tozun doğrusal kılavuzlara, millere ve şanzıman bileşenlerine girmesini engeller. Ayrılmış toz giderme arayüzü, işlem artıklarını hızlı bir şekilde temizlemek için harici bir toz toplayıcıya bağlanabilir. Bileşen aşınmasını etkili bir şekilde azaltır, tozdan- kaynaklanan sıkışmaları ve elektrik arızalarını önler ve uzun-dönem istikrarlı sürekli çalışmayı sağlar.

• Güvenlik Koruma Sistemi

Bu CNC ahşap torna tezgahı, eksiksiz güvenlik koruma mekanizmalarıyla tasarlanmıştır. Anormal koşullar oluştuğunda anında kapatma için acil durdurma düğmesiyle donatılmıştır. Koruyucu kapı, açıldığında makinenin çalışmasını otomatik olarak askıya alan güç kapatma korumasına sahiptir. Standart yalıtımlı ve toz geçirmez elektrik kabini, devrenin güvenli çalışmasını sağlar. Genel güvenlik tasarımı, endüstriyel çalışma standartlarına uygundur ve uzun-saatlik çalışma sırasında operatörleri ve ekipmanı etkili bir şekilde korur.

Uzaktan Teşhis ve Destek

4 Eksenli CNC sistemi ağ uzaktan bağlantısını destekler. Teknik ekibimiz çevrimiçi olarak uzaktan teşhis, parametre ayarlama, program hata ayıklama ve arıza giderme işlemlerini gerçekleştirebilmektedir. Arıza süresini büyük ölçüde azaltır ve yurtdışındaki maliyetli-sahada bekleme döngülerinden kaçınır. Müşteriler istedikleri zaman hızlı ve profesyonel teknik destek alabilir, bu da satış sonrası verimliliği ve makine kullanımını artırır-.

Fabrikaya Sor-Fabrika Fiyatı ve Özel Çözüm

6. Neden CNC Torna Freze Bileşik Makinemizi Seçmelisiniz?

🔹 Tüm temel elektrikli bileşenlerde iyi-bilinen marka parçalar, düşük arıza oranı ve uzun hizmet ömrü kullanılmaktadır.

🔹 Bağımsız Ar-Ge ahşap işleme özel kontrol sistemi, ahşap işleme için optimize edilmiş algoritma.

🔹 Müşterinin iş parçası boyutuna göre özelleştirilmiş çalışma stroku, mil kombinasyonunu destekleyin.

🔹 Tam-sonrası hizmet: yurt dışı kurulum rehberliği, teknik eğitim, yedek parça temini.

🔹 Teslimattan önce sıkı fabrika denetimi yapılır; her makine sürekli çalışma testine tabi tutulur.

7. Teknik Özelliklerin Özeti

Entegre tornalama, frezeleme, delme, zımparalama kompozit işleme.

Tek-kez sıkma, tekrarlanan konumlandırma yok.

Dökme demir torna yatağı, mükemmel stabilite.

Çoklu-gruptan bağımsız işleme milleri, eş zamanlı çoklu-görevli işleme.

Kullanıcı-dostu CNC sistemi, kullanışlı program düzenleme.

Meşe, kayın, çam, kauçuk ahşap ve çoğu masif ahşap türüne uyum sağlar.
